DTU的“三遥”功能详解
2019-10-29 14:49:34 点击：

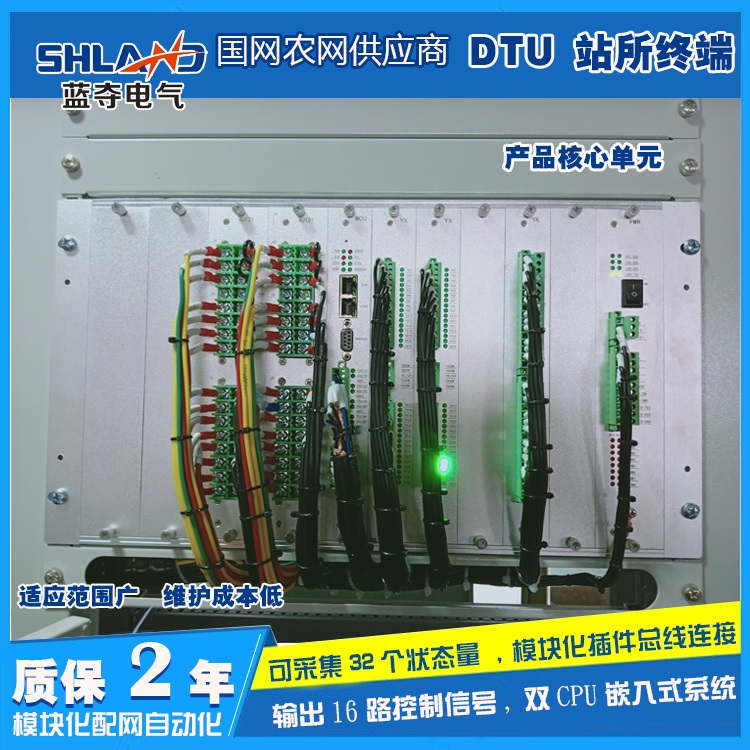

配网自动化终端DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。部分DTU还具备保护和备用电源自动投入的功能。
DTU的“三遥”功能详解
1、遥测：测量两路三相电压、两路三相电流、电池电压、电容电压、两路零序电流。
2、遥信：装置具有96路遥信输入。
3、遥控：最多16路遥控输入。
DTU“遥测”功能
采集8条线路的三相电压、零序电压、三相电流、零序电流、有功功率、无功功率、功率因数、频率、三相电压2-13次谐波、三相电流2-13次谐波、有功总积分电量、无功总积分电量，采集2路直流输入电压，其中1路输入为蓄电池电压。
DTU“遥信”功能
1、采集至少4路公共遥信：交流输入状态、电池充放电状态、电池欠压状态、远方/本地控制状态。
2、采集每条线路至少4路遥信。
3、线路遥信一般包括开关状态、隔离刀闸状态、接地刀闸状态、储能状态等、故障指示器输出。
4、遥信变位时生成事件顺序记录（SOE）。
DTU“遥控”功能
1、实现8条线路的远程跳、合闸控制输出。
2、实现远程电池活化、电池充放电。
3、具有远方和本地控制切换功能，支持开关的就地操作功能。
4、接收并执行遥控及复归指令，保存最近至少10次动作指令。
5、装置接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作。
6、分别记录并保存主站及当地遥控记录。
DTU的“三遥”功能详解
1、遥测：测量两路三相电压、两路三相电流、电池电压、电容电压、两路零序电流。
2、遥信：装置具有96路遥信输入。
3、遥控：最多16路遥控输入。
DTU“遥测”功能
采集8条线路的三相电压、零序电压、三相电流、零序电流、有功功率、无功功率、功率因数、频率、三相电压2-13次谐波、三相电流2-13次谐波、有功总积分电量、无功总积分电量，采集2路直流输入电压，其中1路输入为蓄电池电压。
DTU“遥信”功能
1、采集至少4路公共遥信：交流输入状态、电池充放电状态、电池欠压状态、远方/本地控制状态。
2、采集每条线路至少4路遥信。
3、线路遥信一般包括开关状态、隔离刀闸状态、接地刀闸状态、储能状态等、故障指示器输出。
4、遥信变位时生成事件顺序记录（SOE）。
DTU“遥控”功能
1、实现8条线路的远程跳、合闸控制输出。
2、实现远程电池活化、电池充放电。
3、具有远方和本地控制切换功能，支持开关的就地操作功能。
4、接收并执行遥控及复归指令，保存最近至少10次动作指令。
5、装置接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作。
6、分别记录并保存主站及当地遥控记录。
7、每个遥控接点单独设置动作保持时间。 DTU
