DTU配网电力系统自动化数据采集传输
2019-10-29 14:34:49 点击：

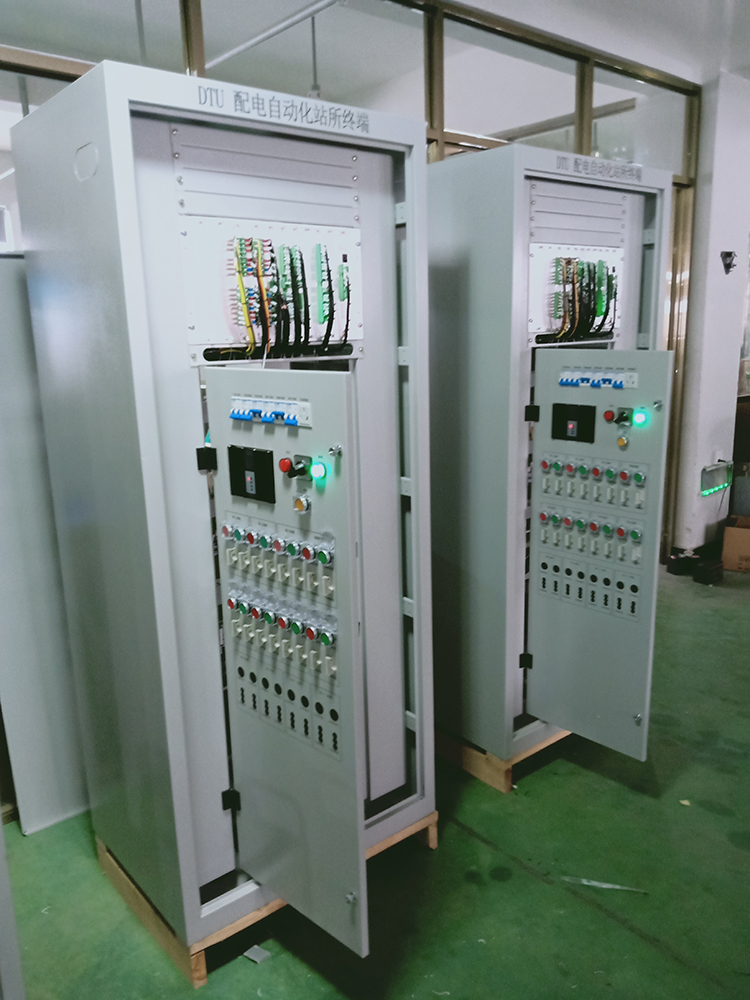

DTU配电自动化站所终端
配电自动化/智能化目的是为了实现配电网数据采集与监控，针对配电网电压管理，实现配电网故障诊断，实时对数据采集、监视控制，与控制中心和配电调度自动化系统(SCADA)通信。提高供电可靠性和供电质量，缩短事故处理时间，减少停电范围，提高配电系统运行的经济性，同时为了降低运行维护费用，智能配网需要用到DTU来实时监测线路电压、线路电流、零序电流、设备状态等运行及故障信息，完成遥信、遥测、遥控功能，实现配网自动化的实时监控。
最大限度提高企业的经济效益，提高整个配电系统的管理水平和工作效率，改善为用户服务的水平。DTU通过软件组态配置既可实现灵活组合，具备多种方式的通信接口RS485、RS232和电力101等多种标准通信规约，除具备终端内部数据管理功能，对外还可转发配电室或开闭站内电能表、PLC及直流屏数据，通过一个标准统一接口与主站系统通信完成数据传输。
技术部署
DTU终端无线传输接入智能环网柜一次回路，二次回路，开关柜，负荷开关，变压器，继电器，接触器等设备，欣仰邦DTU终端拥有电力102规约，兼容性采集数据并传输。监控中心的工作人员可以实时查看各个设备的运行状态，如有设备出现故障可以马上判断故障点并派技术人。
DTU实现配电网实时数据采集与控制功能等，采集实时状态传送到主站，在主站发送各种控制信息到采集终端，实现远程控制功能。可通过APN移动数据网络向前置机/数据服务器传送，经主前置机/数据服务器处理、存储后，向网上广播，各工作站收到信息后进行相应处理。通信DTU配电终端满足了数据传输的要求，也实现了数据存储记录功能，成功解决了测控、保护、通讯兼容共存问题，达到了简化站端设备种类的目的。
方案优点
★ DTU工业级设计随时在线监视电网运行参数、设备运行状态;
★ 自检、自诊断设备本身的异常运行，发现变电站设备异常时，立即自动报警;
★ 简化了通信端二次配置等走线麻烦，大大缩小了安装空间;
★ 协议兼容多种电力规约，通信环节高速高效、可靠实用、模式多样等需求;
★ 对变电站的控制、保护、测量、信号传递、远动等功能实现综合自动控制和管理;
★ 实时监控、安全性分析、状态估计、负荷预测与远程调控等;
★ 实现无人值守调度管理方式，减少值守人员，提高工作效率;
★ 优先级的网络系统解决了数据传输的瓶颈，提高了系统的实时性;
★ 电力工业管理，通信自动传输，电力系统反事故，供电系统自动化;
★ 低功耗设计，常规电源断电备用电池切入使用;
配电自动化/智能化目的是为了实现配电网数据采集与监控，针对配电网电压管理，实现配电网故障诊断，实时对数据采集、监视控制，与控制中心和配电调度自动化系统(SCADA)通信。提高供电可靠性和供电质量，缩短事故处理时间，减少停电范围，提高配电系统运行的经济性，同时为了降低运行维护费用，智能配网需要用到DTU来实时监测线路电压、线路电流、零序电流、设备状态等运行及故障信息，完成遥信、遥测、遥控功能，实现配网自动化的实时监控。
最大限度提高企业的经济效益，提高整个配电系统的管理水平和工作效率，改善为用户服务的水平。DTU通过软件组态配置既可实现灵活组合，具备多种方式的通信接口RS485、RS232和电力101等多种标准通信规约，除具备终端内部数据管理功能，对外还可转发配电室或开闭站内电能表、PLC及直流屏数据，通过一个标准统一接口与主站系统通信完成数据传输。
技术部署
DTU终端无线传输接入智能环网柜一次回路，二次回路，开关柜，负荷开关，变压器，继电器，接触器等设备，欣仰邦DTU终端拥有电力102规约，兼容性采集数据并传输。监控中心的工作人员可以实时查看各个设备的运行状态，如有设备出现故障可以马上判断故障点并派技术人。
DTU实现配电网实时数据采集与控制功能等，采集实时状态传送到主站，在主站发送各种控制信息到采集终端，实现远程控制功能。可通过APN移动数据网络向前置机/数据服务器传送，经主前置机/数据服务器处理、存储后，向网上广播，各工作站收到信息后进行相应处理。通信DTU配电终端满足了数据传输的要求，也实现了数据存储记录功能，成功解决了测控、保护、通讯兼容共存问题，达到了简化站端设备种类的目的。
方案优点
★ DTU工业级设计随时在线监视电网运行参数、设备运行状态;
★ 自检、自诊断设备本身的异常运行，发现变电站设备异常时，立即自动报警;
★ 简化了通信端二次配置等走线麻烦，大大缩小了安装空间;
★ 协议兼容多种电力规约，通信环节高速高效、可靠实用、模式多样等需求;
★ 对变电站的控制、保护、测量、信号传递、远动等功能实现综合自动控制和管理;
★ 实时监控、安全性分析、状态估计、负荷预测与远程调控等;
★ 实现无人值守调度管理方式，减少值守人员，提高工作效率;
★ 优先级的网络系统解决了数据传输的瓶颈，提高了系统的实时性;
★ 电力工业管理，通信自动传输，电力系统反事故，供电系统自动化;
★ 低功耗设计，常规电源断电备用电池切入使用;
